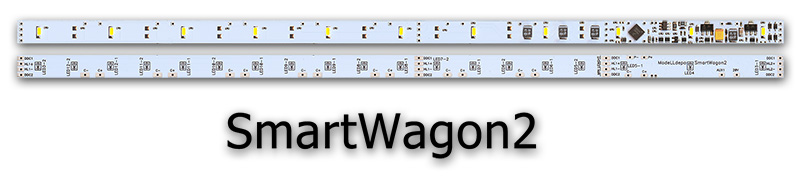

Декодер SmartWagon2

Скачать инструкцию

Скачать файл с CVs для программатора

Посмотреть декодер SmartWagon2 в магазине

ионисторы для бесперебойной
работы освещения при плохом токосъеме

• Декодер предназначен для инсталляции в пассажирские вагоны моделей масштаба H0, TT, N оборудованных токосъемом.
• На плате установлено 11 светодиодов.
• Может работать в аналоговом и цифровом DCC формате.
• Декодер предназначен для освещения в вагоне, также декодер позволяет управлять торцевыми огнями и сцепками (требуются сцепки на электромагнитах)
• Легкая установка. Декодер может быть установлен под потолок, в этом случае необходимо лишь подключить его к токосъему. Светодиоды смонтированы на плате декодера, что избавляет от необходимости устанавливать приборы освещения в вагоне.
• Декодер поставляется с тремя варинтами светодиодов:
  • Теплый белый свет (имитация современных ламп накаливания)
  • Холодный белый свет (имитация галогеновых ламп)
  • Желтый свет (старые желтые тусклые лампы)
• Настройка декодера осуществляется программированием CVs. Реализованы как запись, так и чтение.
• Количество независимо управляемых выходов - 13. Из них:
  • 10 каналов на освещение салона вагона
  • 2 канала для подключения торцевых огней
  • 1 дополнительный силовой выход (максимальная нагрузка: - 0.4А)
• Предусмотрена возможность подключения дополнительных конденсаторов напрямую к плате без согласующих схем для устранения мигания при плохом токосъеме.
• Также предусмотрена возможность подключения ионисторов (суперконденсаторов) напрямую к плате без согласующих схем,
  что обеспечивает работу освещения при отсутствии контакта с рельсами в течении нескольких секунд (время зависит от емкости ионистора).
  Декодер можно приобрести в комплекте с ионистором или без него. (Ионисторы можно купить отдельно.)
• Декодер имеет 5 настраиваемых автоматических режимов имитации присутствия пассажиров и 7 ручных режимов, ручной режим позволяет включать и выключать нужные купе (каналы) функциональными кнопками командной станции.
• На каждом выходе независимо реализованы эффекты:
  • быстрое включение
  • плавное включение
  • вечернее освещение (софиты)
  • имитация включения ламп дневного света (с промаргиванием)
• Яркость (среднее напряжение) может настраиваться на каждом выходе индивидуально.
• Карта выходов (Function mapping) позволяет настраивать клавиши на командной станции, которыми будут управляться выходы. По умолчанию все выходы включаются одной кнопкой F10 (локомотивный адрес - 3)
• Выходы для управления освещением и торцевыми огнями стабилизированы по току, что обеспечивает постоянную яркость горения, независимо от напряжения на рельсах, что особенно важно в аналоговом режиме.
• RailCom. Позволяет определять адрес декодера на блок-участке (при наличии соответствующего детектора) и делать upgrade софта декодера при помощи программатора MD Prog2.
• Минимальное напряжение на рельсах, достаточное для работы декодера: 3,1В
• Заданная яркость достигается при напряжении 3,5В. При дальнейшем увеличении напряжения яркость не меняется.
• Максимально допустимое напряжение: 24В
• Размеры (длина х ширина) 255 х 7,7мм
• Плата может быть укорочена по длине до 60мм
