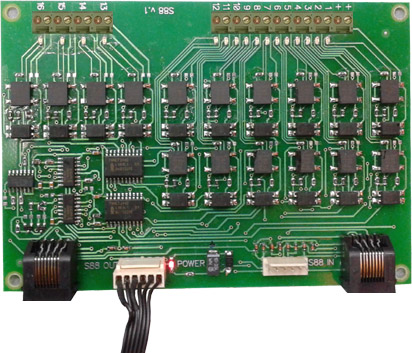

Модуль обратной связи S88v1

Модуль обратной связи S88v1 предназначен для организации автоматического управления цифровым макетом, модуль содержит 16 датчиков со встроенными 16-ю детекторами занятости.

Может использоваться со станциями, имеющими 5-ти вольтовую шину S88.
(За исключением старых командных станций Marklin, все станции имеют 5-ти вольтовую шину S88.)
Встроенные датчики занятости позволяют без использования каких либо дополнительных схем или устройств передавать модулю S88v1 информацию о состоянии (занят или свободен) 16-ти блок участков управляющей программе. В принципе, каждый датчик может быть использован для передачи любой информации в ПК, например о направлении стрелки или состоянии любого другого объекта на макете.
Если необходимо большее кол-во датчиков, модули можно подключать последовательно.

Особенности

• Может использоваться с командными станциями, имеющими 5-ти вольтовую шину S88. (За исключением старых командных станций Marklin, все станции имеют 5-ти вольтовую шину S88.) Вместо станции возможно использование специализированных устройств - адаптеров для прямого подключения модулей S88 к ПК.
• Модуль содержит 16 входов-датчиков со встроенными 16-ю детекторами занятости.
• Входы датчиков имеют гальваническую развязку с шиной S88
• Каждый вход имеет светодиод для индикации состояния датчика, что облегчает отладку макета.
• Для увеличения кол-ва датчиков несколько модулей могут подключаться последовательно, максимальное кол-во модулей ограничено только возможностями станции.
• Модуль имеет как стандартный 6-ти штырьковый разъем S88 так и разъем RJ45 для подключения модулей стандартным (прямым) патч кордом - подключение S88-n. Что увеличивает помехозащищенность шины.
• В модуле S88v1 решена известная проблема несовместимости модулей S88 разных производителей, вызванная разным быстродействием, наш модуль S88v1 может работать с любыми другими модулями, включенными на одной шине в любой последовательности.
• Время распознавания срабатывания датчика: 1…3 мс
• Время задержки перед снятием сигнала: 150мс. Данная задержка позволяет управляющей программе (или станции) гарантированно «увидеть» коротковременные срабатывания точечных датчиков, таких как оптические, герконы, и т.д.
