Звуковой декодер SoundGT2.1 micro

Звуковой декодер SoundGT2.1 micro предназначен установки в локомотивы масштаба N,TT,H0. Предназначен для управления локомотивом в стандарте DCC. Декодер комплектуется динамиками различных размеров по желанию покупателя.

Возможности.

• Полностью совместим с системой цифрового управления DCC

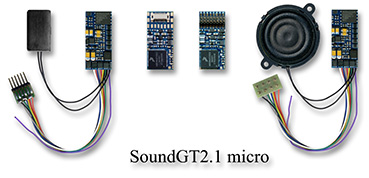

• Декодер поставляется в 3-х вариантах исполнения:
  • с 8-ти штырьковым разъемом на проводах NEM652
  • с разъемом Plux16/12/8
  • с 6-ти пиновым разъемом на проводах NEM651
• Позволяет использовать мощные низкоомные динамики 4Ω и 8Ω
• Звуковая мощность 3Вт (4Ω) и 1.5Вт (8Ω)
• Высокоточная синхронизация движения и звука
• Система ABC (Automatic Break Control). Позволяет строить участки автоматики на DCC макете. Распознавание сигналов «красный» (остановка) и желтый (медленно).
• Поддержка CBD (Constant Breaking Distance)
• Поддержка двунаправленного протокола обмена RailCom.
• Поддержка SUSI
• Back EMF (система поддержания выбранной скорости), обеспечивающая движение на очень малой скорости с возможностью настройки
• Бесшумное ШИМ управление двигателем на частоте 20КГц
• Ток двигателя - не более 0.9А
• 9 дополнительных выходов:
  • 4 силовых выхода, ток - не более 500мА каждый. Суммарный ток доп. выходов - не более 0.6А
  • 5 логических слаботочных (5-ти вольтовых) выхода до 15мА
• Защита от перегрузки и короткого замыкания всех выходов декодера (кроме логических)
• Световые эффекты (алгоритмы) с изменяемыми параметрами (доступны на силовых и логических выходах)
  • MARS light
  • Gyrolite
  • Flashing (мигание)
  • Strobe light
• Плавное включение и выключение света (на всех выходах)
• Плавная регулировка напряжения на дополнительных силовых выходах от 0 до 20В, позволяет использовать устройства например дымогенераторы, рассчитанных на меньшее напряжение (12В, 16В)
• Алгоритм безопасного управления сцепкой.
• Режим автоматического расцепления с возможностью обратного хода.
• Функция автоматического управления дымогенератором в зависимости от скорости движения
• Маневровые функции
• Может применятся в аналоговых DC макетах со звуком
• 14 или 28/128 Speed step
• Поддержка команд Short Address (1-127) и Long Address (128-9999)
• Поддержка программирование CVs как на Programming track так и на Main Track
• Имеется возможность подключения доп. конденсатора для решения проблемы плохого токосъема и/или грязных рельс
• Специальный алгоритм отключения нагрузок при пропадании контакта позволяет преодолевать небольшие загрязненные участки.
• Замена звука и версии софта декодера может производиться после установки декодера в модель. Для замены звука требуется программатор MD Prog2
• Максимально допустимое напряжение 24В
• Габариты: 23,0 х 10,5 х 3,3мм

Гарантия: 1 год.

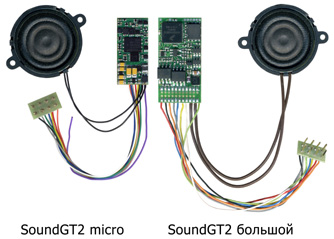

Отличия SoundGT2.1 micro от «большого» SoundGT2.1

Декодер «SoundGT2.1 micro» является уменьшенным аналогом SoundGT2.1. В нем применяется тот же процессор и тот же софт что гарантирует идентичные ездовые характеристики, одинаковую работу систем Back EMF, ABC, CBD и др.
Эти декодеры имеют абсолютно идентичные CVs, что облегчает настройку тем кто имеет опыт работы с SoundGT2.
Для загрузки звуковых проектов в эти декодеры и upgrade софта используется один и тот же программатор MD Prog2.
Все звуковые проекты для SoundGT2 могут быть загружены в micro и наоборот.
Эти декодеры имеют абсолютно одинаковые характеристики качества и громкости воспроизведения звука.

Отличаются эти декодеры только:
1) размерами: 23,0 х 10,5 х 3,3мм - micro и 30,0 х 15,5 х 4,5мм - большой SoundGT2.1
2) максимально допустимыми токами двигателя и доп. выходов. Допустимые нагрузки см. выше.
3) у декодера «SoundGT2.1 micro» слаботочные выходы являются логическими 5-ти вольтовыми.
4) SoundGT2 micro не выпускается с разъемом 21MTC
