Декодер Sound GT (Ver. 1.0.0)





Возможности.



            • Полностью совместим с системой цифрового управления DCC

            • 4-х канальный звук.

            • Замена звука и версии софта декодера может производиться после установки декодера в модель.  (Для замены звука требуется программатор MD Prog)

            • Система ABC (Automatic Break Control). Позволяет строить участки автоматики на DCC макете. Распознавание сигналов «красный» (остановка) и желтый (медленно).

            • Ток двигателя 1.4А

            • Бесшумное ШИМ управление двигателем на частоте 20КГц

            • 2 выхода для управления светом, ток до 300мА

            • 2 дополнительных выхода F1 и F2, ток до 350мА на каждом выходе.

            • Защита от перегрузки и короткого замыкания всех выходов декодера

            • Back EMF (система поддержания выбранной скорости)

            • 14 или 28/128 Speed step

            • Обеспечивает плавное ускорение и торможение

            • Световые эффекты с изменяемыми параметрами, на световых выходах

            o MARS light

            o Gyrolite

            o Flashing (мигание)

            o Strobe light

            o Плавное включение и выключение света

            • Плавная регулировка напряжения на дополнительных выходах от 0 до 20В, позволяет использовать устройства например дымогенераторы, рассчитанных на меньшее напряжение (12В, 16В)

            • Функция автоматического управления дымогенератором в зависимости от скорости движения, параметры настраиваются через CV.

            • Функция управления сцепкой с настройкой напряжения и времени включения и напряжения удержания.

            • Маневровые функции:

            o временное включение половинной скорости (half-speed), по команде от станции F3

            o временное отключение ускорения/замедления (shunting mode) , по команде от станции F4

            • Поддержка команд Short Address (1-127) и Long Address (128-9999)

            • Управление параметрами декодера через CVs

            • Поддержка программирование CVs как на Programming track так и на Main Track

            • Возможность полнофункциональной работы с командной станцией «ROCO Lokmaus-2», имеющей двузначный дисплей

            • Может применятся в аналоговых DC макетах

            • Габариты 15.5 х 34.0 х 5.0мм























Пожалуйста, прочтите эту инструкцию перед установкой декодера.









Configuration variables (CVs). Описание.





CV

Reg

Описание

Допустимые значения

По

умолчанию

1

1

Адрес декодера

(в режиме short address)

1-127



3

2

2

Позволяет увеличивать минимальную скорость.

Определяет мощность, подаваемую на двигатель при Speed Step 1 (игнорируется если Back EMF включен)

0-127

0





3

3

Ускорение.



1…255

плавное ускорение, чем больше  значение тем медленнее разгоняется локомотив.

1 - без задержки

20

4

4

Торможение

1…255

плавное торможение, чем больше значение тем медленнее останавливается локомотив.

1 - без задержки

20

5

5

Максимальная скорость

16…255, Определяет максимальную мощность, подаваемую на двигатель, это значение должно быть больше CV2,

Значение 255 соответствует максимально возможной скорости, 127 – 50% от максимума, Пропорционально значению CV5 уменьшаются и промежуточные скорости. Это позволяет создать имитацию медленного локомотива.

255

7

7

Версия софта в шестнадцатеричном формате.

10h означает версию 1.0

только для чтения

 10h

16 дес

8

8

Код производителя

только для чтения

Запись значения «0» - аппаратный сброс декодера. Все CV устанавливаются по умолчанию.

ВНИМАНИЕ: после сброса, включение некоторых дополнительных звуков необходимо настроить заново. Это можно сделать установив соответствующие CV в ручную или при помощи программатора MD Prog.  См. «Запуск дополнительных звуков»

255

10



Старший разряд значения CV.

Используется при работе со станцией

«ROCO Lokmaus-2»

0…2

Описание см. ниже

0

11



Старший разрядадреса CV.

Используется при работе со станцией

«ROCO Lokmaus-2»

0…2

Описание см. ниже

0

12



включение режима Shunting Mode (ускорение/торможение без задержки)

номер бита, установленного в 1 определяет номер функциональной кнопки, которая активирует этот режим.

0 - никогда

1 - F1

2 - F2

…

12 - F12

6 (F6)

13



включение режима half speed  (половина скорости)

номер бита, установленного в 1 определяет номер функциональной кнопки, которая активирует этот режим.

0 - никогда

1 - F1

2 - F2

…

12 - F12

7 (F7)

14



Временная отмена звука для состояния «стоим»

0 - никогда

1 - F1

2 - F2

…

12 - F12

12 (F12)

15



Временная отмена звука для состояния «едем»

0 - никогда

1 - F1

2 - F2

…

12 - F12

12 (F12)

16



Временная отмена звука для состояния

«включен свет»

0 - никогда

1 - F1

2 - F2

…

12 - F12

12 (F12)

17,18



Long Address  128…9999

CV17 – старший байт адреса

Допустимый диапазон 192…231

CV18 – младший байт

Допустимый диапазон 0…255

192 (CV17)

0     (CV18)

19



Адрес состава

Consist address

0…127

0 – используется основной адрес. декодера (short – CV1 или

long - CV16/CV17).

1…127 – адрес состава. Если установлен, то декодер начинает выполнять команды отправленные на этот адрес, при этом игнорирует команды, отправленные на свой основной адрес (short или long).

Эта CV используется, когда локомотив идет в связке с еще одним или несколькими локомотивами.

0

29



Конфигурация декодера 1

Некоторые станции не умеют программировать отдельные биты, в этом случае необходимо программировать число, описывающее одновременно значения всех бит,

см. дополнительную информацию ниже

Бит 0 – направление движения

=0 прямое

=1 реверс



Бит 1 – Формат команд

            =0 14 Speed Step

            =1 28/128 Speed Step



Бит 2 – Работа в аналоговом режиме

            =0 запрещена

            =1 разрешена



Бит 5  - Способ адресации декодера

=0 short addressing

 =1 long addressing

Бит 0=0







Бит 1=1







Бит 2=1







Бит 5=0

30









Параметры проигрывания звука.



Бит 0 - синхронизация движения со звуком

           =1 синхронизировать

           =0 не синхронизировать



Бит 1 - игнорировать звуковую таблицу

SOUND_STOP_TO_D1 (начало движения)

           =1 игнорировать

           =0 не игнорировать



Бит 2 - игнорировать звуковую таблицу SOUND_D1_TO_STOP (момент остановки)

           =1 игнорировать

           =0 не игнорировать



Бит 7 - включение доп. звуков при выключенном звуке двигателя

           =1 играются

           =0 не играются

Бит 0=1







Бит 1=0









Бит 2=0









Бит 7=1



31



Громкость звука

0…255

255 - максимальная громкость

192

32



Минимальное время между случайными звуками. В единицах по 0.8 сек.

1…255

(максимум 255*0.8 =204 сек)

20

33



Максимальное время между случайными звуками. В единицах по 0.8 сек.

0…255

0 - не включать случайные звуки

30

50



Конфигурация декодера 2

Бит 0 – Back EMF

=0 выключен

=1 включен

Бит 1 – ABC (Automatic Break Control)

=0 выключен

=1 включен

Бит 0=1





Бит 1=0

52



Порог асимметричного сигнала для ABC

0…255

10





Световые эффекты



HL1 (передний свет)

60

Выбор светового эффекта на выходе  «свет вперед» (HL1)

0 - Эффекты выключены. Continues current

1 – continues с регулировкой напряжения

     (яркости)

2 - gyralite

3 – flashing (мигание)

4 – mars light

5 – плавное включение/выключение

     с регулировкой яркости (CV61).

6 - управление парогенератором

7 - управление сцепкой

 5

61

Максимальная яркость HL1.

Применяется при активированных эффектах 1,2,3,4,5,6,7

0…127

0 – выкл

64 – 50%

127 – 100%



Напряжение =   20 * CV81

                            127

77   –Напряжение 12В

100 –Напряжение 16В

127 –Напряжение 20В

 50

62

Минимальная яркость HL1.

В режиме управления парогенератором -

напряжение на дымогенераторе на холостом ходу.

В режиме управления сцепкой  – напряжения удержания

0-127

0 – выкл

64 – 50%

127 – 100%

перевод процентов в напряжение см. CV61

 5

63

Скорость эффекта на HL1

1…64

1 – медленно

64 – быстро

 5

64

Время включения выхода HL1 в режиме flashing.

В режиме управления цепкой – время включения, в течении которого на выход подается повышенное напряжение, заданное в CV61. По истечении этого времени напряжение уменьшается до значения в CV62

1…255

время включения = CV64*0.013c

0.1сек – 8

0.5сек – 38

1сек    - 76

3.3сек – 255

 76

65

Время выключения выхода HL1 в режиме flashing

1…255

время включения = CV64*0.013c

0.1сек – 8

0.5сек – 38

1сек    - 76

3.3сек – 255

 76

66

Время яркого горения HL1 в режиме MARS light

0-120

 10

67

В режиме управления парогенератором -

добавочное значение к CV62 если паровоз начал движение

0…127 (но не больше CV61)

 15

68

В режиме управления парогенератором -

коэффициент пропорциональности напряжения на парогенераторе в зависимости от скорости движения.

0…255

Чем больше это значение, тем больше напряжение будет подаваться на парогенератор при увеличении скорости.

0 – не зависит от скорости. Во время разгона на парогенератор подается максимальное напряжение в соответствии с CV 61.

127 – пропорционально половине скорости

255 – прямо пропорционально

 100











HL2 (задний свет)

70

Выбор светового эффекта на HL2

Аналогично CV60

5

71

Максимальная яркость HL2

Аналогично CV61

50

72

Минимальная яркость HL2

Аналогично CV62

5

73

Скорость эффекта на HL2

Аналогично CV63

5

74

Время включения выхода HL2 в режиме flashing.

В режиме управления цепкой – время включения, в течении которого на выход подается повышенное напряжение, заданное в CV71. По истечении этого времени напряжение уменьшается до значения в CV72

Аналогично CV64

76

75

Время выключения выхода HL2 в режиме flashing

Аналогично CV65

76

76

Время яркого горения HL2 в режиме MARS light

Аналогично CV66

10

77

В режиме управления парогенератором -

добавочное значение к CV72 если паровоз начал движение

Аналогично CV67

5

78

В режиме управления парогенератором -

коэффициент пропорциональности напряжения на парогенераторе в зависимости от скорости движения.

Аналогично CV68

100







F1 (дополнительный выход 1)

80

Выбор светового эффекта на F1

Аналогично CV60

 5

81

Максимальная яркость F1

Аналогично CV61

 50

82

Минимальная яркость F1

Аналогично CV62

 5

83

Скорость эффекта на F1

Аналогично CV63

 5

84

Время включения выхода F1 в режиме flashing.

В режиме управления цепкой – время включения, в течении которого на выход подается повышенное напряжение, заданное в CV81. По истечении этого времени напряжение уменьшается до значения в CV82

Аналогично CV64

 76

85

Время выключения выхода F1 в режиме flashing

Аналогично CV65

 76

86

Время яркого горения F1 в режиме MARS light

Аналогично CV66

 10

87

В режиме управления парогенератором -

добавочное значение к CV82 если паровоз начал движение

Аналогично CV67

 5

88

В режиме управления парогенератором -

коэффициент пропорциональности напряжения на парогенераторе в зависимости от скорости движения.

Аналогично CV68

 100







F2 (дополнительный выход 2)

90

Выбор светового эффекта на F2

Аналогично CV60

 5

91

Максимальная яркость F2

Аналогично CV61

 50

92

Минимальная яркость F2

Аналогично CV62

 5

93

Скорость эффекта на F2

Аналогично CV63

 5

94

Время включения выхода F2 в режиме flashing.

В режиме управления цепкой – время включения, в течении которого на выход подается повышенное напряжение, заданное в CV91. По истечении этого времени напряжение уменьшается до значения в CV92

Аналогично CV64

 76

95

Время выключения выхода F2 в режиме flashing

Аналогично CV65

 76

96

Время яркого горения F2 в режиме MARS light

Аналогично CV66

 10

97

В режиме управления парогенератором -

добавочное значение к CV92 если паровоз начал движение

Аналогично CV67

 5

98

В режиме управления парогенератором -

коэффициент пропорциональности напряжения на парогенераторе в зависимости от скорости движения.

Аналогично CV68

 100





Карта выходов (Function mapping)





Активация выхода если нажата кнопка «освещение»

104

Направление вперед

Бит 0 - выход «Свет вперед»

Бит 1 - выход «Свет назад»

Бит 2 - выход «F1»

Бит 3 - выход «F2»



Для всех битов:

           =1 активировать

           =0 не активировать

Бит 0=1

Бит 1=0

Бит 2=0

Бит 3=0



1 -десят.

105

Направление назад

Бит 0 - выход «Свет вперед»

Бит 1 - выход «Свет назад»

Бит 2 - выход «F1»

Бит 3 - выход «F2»



Бит 0=0

Бит 1=1

Бит 2=0

Бит 3=0



2 -десят.



Активация выхода если нажата кнопка «F1»

106

Направление вперед

Бит 0 - выход «Свет вперед»

Бит 1 - выход «Свет назад»

Бит 2 - выход «F1»

Бит 3 - выход «F2»



Бит 0=0

Бит 1=0

Бит 2=1

Бит 3=0



4 -десят.

107

Направление назад

Бит 0 - выход «Свет вперед»

Бит 1 - выход «Свет назад»

Бит 2 - выход «F1»

Бит 3 - выход «F2»



Бит 0=0

Бит 1=0

Бит 2=1

Бит 3=0



4 -десят.



Активация выхода если нажата кнопка «F2»

108

Направление вперед

Бит 0 - выход «Свет вперед»

Бит 1 - выход «Свет назад»

Бит 2 - выход «F1»

Бит 3 - выход «F2»



Бит 0=0

Бит 1=0

Бит 2=0

Бит 3=1



8 -десят.

109

Направление назад

Бит 0 - выход «Свет вперед»

Бит 1 - выход «Свет назад»

Бит 2 - выход «F1»

Бит 3 - выход «F2»



Бит 0=0

Бит 1=0

Бит 2=0

Бит 3=1



8 -десят.



Активация выхода если нажата кнопка «F3»

110

Направление вперед

см. CV104

 0

111

Направление назад

см. CV104

 0



Активация выхода если нажата кнопка «F4»

112

Направление вперед

см. CV104

 0

113

Направление назад

см. CV104

 0



Активация выхода если нажата кнопка «F5»

114

Направление вперед

см. CV104

 0

115

Направление назад

см. CV104

 0



Активация выхода если нажата кнопка «F6»

116

Направление вперед

см. CV104

 0

117

Направление назад

см. CV104

 0



Активация выхода если нажата кнопка «F7»

118

Направление вперед

см. CV104

 0

119

Направление назад

см. CV104

 0



Активация выхода если нажата кнопка «F8»

120

Направление вперед

см. CV104

 0

121

Направление назад

см. CV104

 0







Запуск дополнительных звуков



 CV140-179 определяют включение дополнительных звуков функциональными кнопками F1-F12. В этих CV хранится

 номер звуковой таблицы из файла проекта. Сами звуки могут быть разными для разных проектов. Проект создается

 под определенный прототип.  Здесь приведены значения по умолчанию после сброса декодера.

 Если у вас нет программатора MD Prog, то перед сбросом считайте и запомните значения этих CV для вашего   прототипа. После сброса восстановите эти CV в ручную.



CV140-145  включение звуков по состоянию

140

Звук, для состояния «стоим»

Направление - «Вперед»

аналогично CV156

0

141

Звук, для состояния «стоим»

Направление - «Назад»

аналогично CV156

0

142

Звук, для состояния «едем»

Направление - «Вперед»

аналогично CV156

0

143

Звук, для состояния «едем»

Направление - «Назад»

аналогично CV156

0

144

Звук, для состояния «свет включен»

Направление - «Вперед»

аналогично CV156

0

145

Звук, для состояния «свет включен»

Направление - «Назад»

аналогично CV156

0



CV157-179  включение звуков функциональными кнопками (F1-F12)

156

Звук, запускаемый при нажатии F1

Направление - «Вперед»

0…18

0 - ничего не включать

1 - звук двигателя

2 - звук №1

3 - звук №2

…

18 звук №17

1

157

Звук, запускаемый при нажатии F1

Направление - «Назад»

аналогично CV156

1

158

Звук, запускаемый при нажатии F2

Направление - «Вперед»

аналогично CV156

2

159

Звук, запускаемый при нажатии F2

Направление - «Назад»

аналогично CV156

2

160

Звук, запускаемый при нажатии F3

Направление - «Вперед»

аналогично CV156

3

161

Звук, запускаемый при нажатии F3

Направление - «Назад»

аналогично CV156

3

162

Звук, запускаемый при нажатии F4

Направление - «Вперед»

аналогично CV156

4

163

Звук, запускаемый при нажатии F4

Направление - «Назад»

аналогично CV156

4

164

Звук, запускаемый при нажатии F5

Направление - «Вперед»

аналогично CV156

5

165

Звук, запускаемый при нажатии F5

Направление - «Назад»

аналогично CV156

5

166

Звук, запускаемый при нажатии F6

Направление - «Вперед»

аналогично CV156

0

167

Звук, запускаемый при нажатии F6

Направление - «Назад»

аналогично CV156

0

168

Звук, запускаемый при нажатии F7

Направление - «Вперед»

аналогично CV156

0

169

Звук, запускаемый при нажатии F7

Направление - «Назад»

аналогично CV156

0

170

Звук, запускаемый при нажатии F8

Направление - «Вперед»

аналогично CV156

0

171

Звук, запускаемый при нажатии F8

Направление - «Назад»

аналогично CV156

0

172

Звук, запускаемый при нажатии F9

Направление - «Вперед»

аналогично CV156

0

173

Звук, запускаемый при нажатии F9

Направление - «Назад»

аналогично CV156

0

174

Звук, запускаемый при нажатии F10

Направление - «Вперед»

аналогично CV156

0

175

Звук, запускаемый при нажатии F10

Направление - «Назад»

аналогично CV156

0

176

Звук, запускаемый при нажатии F11

Направление - «Вперед»

аналогично CV156

0

177

Звук, запускаемый при нажатии F11

Направление - «Назад»

аналогично CV156

0

178

Звук, запускаемый при нажатии F12

Направление - «Вперед»

аналогично CV156

0

179

Звук, запускаемый при нажатии F12

Направление - «Назад»

аналогично CV156

0





Работа со станцией «ROCO Lokmaus-2».



Проблема заключается в том, что эта станция имеет двузначный дисплей и пользователь может программировать CV в диапазоне адресов 1…99, и присваивать им значения от 0 до 99.

Однако декодер LGR1 позволяет обойти это ограничение и запрограммировать любой CV на любое значение.

( CV представляет собой один байт- это означает, что диапазон возможных значений CV: от 0 до 255 )

Для этого используются два вспомогательных CV: CV10 и CV11.

Для программирования значения большего чем 99, нужно старший разряд значения прошить в CV10.

Для программирования CV, адрес которого больше чем 99, нужно старший разряд адреса прошить в CV11.



Важно !: После каждой операции записи с использованием CV10 и CV11 значения CV10 и CV11 вновь автоматически обнуляются.





Пример 1:

Вы хотите прошить значение 120 в CV4.

Шаг 1. Прошить 1 в CV10

Шаг 2. Прошить 20 в CV4.

После этого CV4 станет равным 120



Пример 3:

Вы хотите прошить значение 255 в CV158.

Шаг 1. Прошить 2 в CV10

Шаг 2. Прошить 1 в CV11

Шаг 3. Прошить 55 в CV58.



Пример 2:

Вы хотите прошить значение 15 в CV158.

Шаг 1. Прошить 1 в CV11

Шаг 2. Прошить 15 в CV58.







Дополнительная информация по программированию.



Если ваша станция умеет программировать отдельные биты (bit programming), то установка конфигурации в CV29 не вызывает сложностей, однако не все станции это умеют, но это не означает, что какие то функции вам недоступны. Для установки в 1 или сброса бита в 0 можно пользоваться обычной функцией программирования CV (CV programming), для этого нужно вычислить число, в котором требуемые биты будут установлены в 1 или 0.



Биты нумеруются с 0 до 7, 0-й бит младший, 7-й бит старший.



Номер бита

Число

7

6

5

4

3

2

1

0



0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

1

1

0

0

0

0

0

0

1

0

2

0

0

0

0

0

1

0

0

4

0

0

0

0

1

0

0

0

8

0

0

0

1

0

0

0

0

16

0

0

1

0

0

0

0

0

32

0

1

0

0

0

0

0

0

64

1

0

0

0

0

0

0

0

128





Таким образом если необходимо в CVnn (nn – номер CV) установить бит 0 =1, запрограммируйте CVnn=1,

(остальные биты сбросятся в 0)

если необходимо установить бит 1 =1, запрограммируйте CVnn=2,

если необходимо установить бит 5 =1, запрограммируйте CVnn=32, и т.д.



Однако иногда требуется установить в 1 сразу несколько бит, тогда числа нужно сложить,



Пример 1: требуется установить в 1 биты 0 и 1, берем из таблицы числа соответствующие установки каждого бита и складываем:  1+2=3, т.е. программируем CVnn=3



Пример 2: требуется установить в 1 биты 1 и 5, берем из таблицы числа для битов 1 и 5:

1+32=33, т.е. программируем CVnn=33.



Важно помнить !, что при этом предыдущее значение в CV заменяется на новое – это означает, что если были установлены в 1 другие биты (например бит 0 в примере 2) они станут равны 0.





Установка декодера



Если локомотив имеет стандартный 8-ми штырьковый разъем, то выньте заглушку (или старый декодер) и вставьте разъем декодера на место заглушки.



Важно ! - разъем в локомотиве не симметричный, т.е. есть 2 возможных варианта установки. Чтобы установить правильно, обращайтесь к инструкции к локомотиву, однако можно обойтись и без нее.

При неправильной установке декодера, он будет управлять двигателем и локомотив будет ехать, но не будет гореть свет. Если это так, вставьте разъем декодера наоборот. Ошибочная установка не повредит декодер или локомотив.

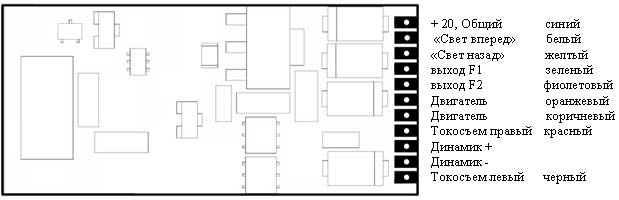

Если в локомотиве нет разъема соедините провода пайкой в соответствии со схемой:





Важно ! – некоторые локомотивы изготавливались для работы в аналоговой системе и имеют конструктивный (не через провода) контакт между одним из токосъемов и корпусом двигателя (и возможно металлическим корпусом локомотива), чтобы установить декодер в такую модель необходимо разорвать электрическое соединение между этим токосъемом и двигателем – это обязательное условие для всех локомотивов, работающих в DCC.



Важно ! – Установленный декодер не должен касаться металлических деталей локомотива, если это произойдет – декодер может быть поврежден. С другой стороны, декодер при работе греется, особенно силовые компоненты, находящиеся около проводов. Поэтому если вы обмотаете декодер изоляционной лентой или другим диэлектриком по всей площади – декодер перегреется и сгорит, при установке декодера необходимо обеспечить как можно лучший тепло отвод. Лучше всего установить так, чтобы как можно большая площадь декодера была открыта.





Работа в аналоговом режиме



Декодер может быть использован на DC-макете с аналоговой командной станцией, в этом случае декодер будет коммутировать напряжение с токосъема на двигатель в зависимости от полярности напряжения на рельсах.  Для разрешения работы в DC-режиме установите бит 2 в CV29 =1.

При этом значения в CV3 (ускорение) и CV4 (торможение) будут влиять на движение локомотива.

<Декодер автоматически перейдет из DCC режима в DC, если перестанет распознавать DCC команды от цифровой станции (и наоборот). В этом случае, если работа в DC режиме запрещена (бит 2 в CV29=0) декодер плавно остановиться.

Если работа в DC режиме разрешена, то при переходе из цифрового в аналоговый режим декодер продолжит движение в том же направлении если полярность DC напряжения будет попутной, и плавно остановится, если полярность будет обратной, при изменении полярности на попутную – движение будет продолжено. Скорость замедления зависит от CV4.



Важно ! Нельзя на прямую соединять рельсы, если часть макета управляется от цифровой станции, а часть от аналоговой, требуется сопрягающий модуль и разрез обеих рельс. Если при переходе из цифрового режима в аналоговый питание декодера (локомотива) будет отключено более чем на несколько миллисекунд, декодер может начать обратное движение даже если на аналоговом участке будет обратная полярность.





Возможные проблемы



Проблема: декодер не работает

Варианты:

            • неправильная установка. Этот вариант наиболее вероятен если в локомотиве нет разъема и вы самостоятельно подключали провода.



Решение – проверьте правильность подключения декодера.



            • На одном из выходов декодера короткое замыкание или перегрузка



Решение – устранить замыкание, или уменьшить нагрузку (см.ниже)



            • Неправильно задан адрес декодера в командной станции (не соответствует адресу декодера в CV1 или CV17-CV18  для long Addressing)



Решение – либо вспомнить на какой адрес запрограммирован декодер, либо запрограммировать адрес заново.



            • В CV19 запрограммирован адрес состава (Consist address), в этом случае декодер выполняет команды отправленные станцией только на этот адрес, игнорируя команды, отправленные на основной адрес декодера (short или long)



Решение – запишите в CV19 значение 0, тогда декодер будет выполнять команды, отправленные на основной адрес





В случае если на одном из выходов декодера короткое замыкание или перегрузка, декодер выключает все выходы. Допустимые нагрузки на выходах см. в начале.

Максимальная нагрузка по току на выходах управления двигателем :1.4А. Этого достаточно, что бы управлять практически любым локомотивом в масштабе H0, нам не попадалось ни одного локомотива с большим потреблением тока, однако такой вариант возможен, также может быть, что в двигателе закоротило обмотку или часть обмотки, это можно проверить тестером (Омметром) измерив сопротивление обмоток двигателя, для этого нужно медленно вращать двигатель при подключенном тестере, для того чтобы щетки встали на одну из обмоток – наименьшее значение, показанное тестером и будет сопротивление обмоток.

Оно не должно быть меньше 14 Ом.





Проблема: локомотив движется, но не работают световые выходы

Варианты:

            • Декодер установлен в разъем не правильно (другой стороной)



Решение – вставьте разъем декодера другой стороной

            • Не правильно задан Speed Step ( См. ниже)







Проблема: не работают световые выходы – при изменении скорости по команде от станции - свет, то включается, то выключается

Решение: Ваша командная станция работает в формате 28 Speed Step или 128 Speed Step, а в декодере установлен режим 14 Speed Step (по умолчанию).

Вы можете либо перевести командную станцию в режим 14 Speed Step, но при этом остальные декодеры также придется перепрограммировать в этот режим (хотя некоторые станции, например «ROCO Lokmaus-2» позволяют задавать режим для каждого адреса декодера отдельно).

Второй способ – перепрограммировать декодер в режим 28/128 Speed Step, для этого запрограммируйте  бит 1 в CV29 равным 1.



Возможен обратный вариант – станция работает в режиме 14 Speed Step, а в декодере установлен 28/128 Speed Step, в этом случае при команде от станции «включить свет» - световые выходы включаться не будут, а вместо этого скорость локомотива будет немного меняться. Решение тоже – привести в соответствие формат команд станции и декодера.





Проблема: я использую выход F1 для управления освещением, но свет меняет яркость в зависимости от скорости локомотива.

Решение: по умолчанию выход F1 запрограммирован для управления дымогенератором, при этом интенсивность дыма зависит от скорости локомотива. Переведите выход F1 в режим continues current – запрограммируйте CV80=0 (убедитесь, что освещение рассчитано на напряжение 20В). Если освещение или другой аксессуар требую меньшего напряжения, то см. следующее решение.





Проблема: я хочу подключить к одному из световых или дополнительных выходов лампочку или дымогенератор, рассчитанные на напряжение меньшее чем 20В.

Решение: максимальное напряжение на световых выходах устанавливается в CV61 (CV71 – для заднего света), значение можно рассчитать по формуле:



CV= 127*V/20        , где V – требуемое напряжение на выходе



Пример расчета CV для получения 12В:



CV=127*12/20=76,2   , округляем до 77.



Аналогично рассчитывается напряжение (CV81 для F1 и CV91 для F2) для дополнительных выходов.



Важно ! - Рассчитанное напряжение является средним напряжением на выходе, получаемое методом ШИМ из 20В, поэтому не пытайтесь подключать на световые или дополнительные выходы устройства, не допускающие даже коротковременной перегрузки по напряжению, например 5-ти вольтовую электронику, или светодиоды без ограничивающего ток резистора – это вызовет выход из строя этих устройств.
