Ионисторы для декодеров освещения вагонов

Ионисторы (суперконденсаторы) позволяют запасать большое кол-во заряда для надежной работы декодеров освещения в случае пропадания питания, вызванного плохим токосъемом или проходом обесточенных участков рельс и крестовин стрелок.

Ионистор "SuperCap 1"

Ионисторы для декодеров освещения вагонов Ионисторы для декодеров освещения вагонов


Ионистор "SuperCap 1" предназначен для подключения к декодеру SmartWagon2.
Также может использоваться с декодерами вагонного освещения ESU.
По параметрам "SuperCap 1" полностью совместим с "PowerPack super capacitor 50710" (кроме размеров, SuperCap 1 немного больше по высоте)

При использовании с декодером SmartWagon2 один полностью заряженный ионистор "SuperCap 1" обеспечивает 5сек работы декодера и горения всех 11 светодиодов без уменьшения яркости (и еще 8сек с плавным уменьшением яркости).
Если плата укорочена и светодиодов меньше, то время работы без питания еще больше.
(Данные приведены для настроек яркости светодтиодов декодера "по умолчанию").

Ионистор поставляется с уже припаянными проводами.

ВАЖНО ! Ионистор "SuperCap 1" поставляется в термоусадке, снимать ее не рекомендуется. Если вы по каким то причинам ее удалили, то необходимо изолировать корпус ионистора от контакта с любой металлической частью модели или декодера .

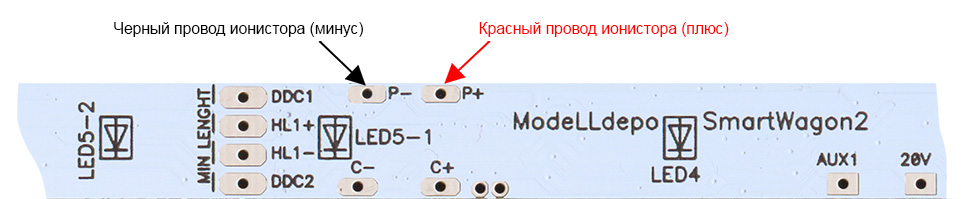

Подключение к декодеру SmartWagon2:
черный провод (минус) к площадке "P-" декодера
красный провод (плюс) к площадке "P+" декодера
Подключение ионистора к декодеру освещения вагонов


ВАЖНО ! Не пытайтесь подключать ионистор "SuperCap 1" к локомотивным декодерам, а также к декодеру освещения CarLighting2
он сгорит, т.к. максимально допустимое напряжение для него не более 5,5В

Параметры:

  • Емкость: 0,22F
  • Максимально допустимое напряжение: 5,5В

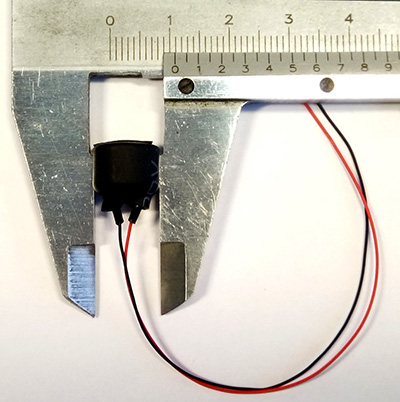

  • Диаметр: 11мм (в термоусадке)
  • Высота: 11мм


Ионистор "SuperCap 1" можно приобрести вместе с декодером SmartWagon2 (один декодер + 1 ионистор)
или отдельно комплект из 2-х ионисторов.
