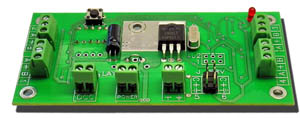

Аксессуарный декодер AJL2 Ver 3.4

Декодер AJL2 предназначен для управления различными устройствами на макете, построенном на базе цифровой камандной станции стандарта DCC.
AJL2 является более мощной версией хорошо зарекомендовавшего себя декодера AJL1.

Основные отличия AJL2 от AJL1:

	AJL2	AJL1
Кол-во выходов	6	4
Управление сервоприводами	2 выхода	-
Питание от рельс	+	+
Питание от дополнительного источника	+	-
Светофорный режим	+	-

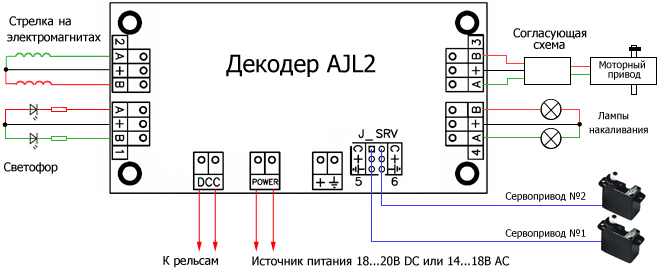

Схема подключения AJL2:

Полный список возможностей AJL2

• Полностью совместим с системой цифрового управления DCC
• 6 выходов:
  • 4 выхода для подключения аксессуаров – стрелок или 8 независимых устройств (например светодиоды или лампы), работающими в режиме включен/выключен
  • 2 выхода для управления сервоприводами
• 4 режима управления выходами:
  • Переключение - используется для стрелок
  • Мигание (Blink Operation) – используется для светофоров
  • Постоянно включен (Continuous current)
  • «Светофорный режим»
• Ток нагрузки до 1.4А
• 2 варианта питания:
  • Питание берется с рельс
  • Для питания используется сетевой адаптер переменного или постоянного тока. Позволяет уменьшить нагрузку на DCC станцию, этот режим актуален для средних и больших макетов.
• Подключение светодиодных светофоров без дополнительных адаптеров (требовались для декодера AJL1)
• Защита от перегрузки и короткого замыкания всех выходов декодера
• Может управлять обычными стрелками с электромагнитным приводом, а также стрелками с приводом на электродвигателе с большим временем переключения. Для подключения таких приводов требуется адаптер 340002 . Адаптер сдвоенный, позволяет подключать 2 привода.
• Управление параметрами декодера через CVs
• Поддержка программирование CVs как на Programming track так и на Main Track
• Полнофункциональная работа со станциями Lenz, Roco, имеющими ограничение на адрес CV.

Примечание: Декодер AJL1 снят с производства.
